Fujitsu VRF Plus İç Üniteler

Fujitsu VRF Plus / Kompakt kanallı

Birçok uygulama için elverişli olan küçük ve kompakt tip iç ünite

Modeller
ARXB07LALH
ARXB09LALH
----------------------------------------------------------------------------

Modeller
ARXB12LALH
ARXB14LALH
ARXB18LALH
----------------------------------------------------------------------------

Modeller
ARXD07LATH
ARXD09LATH
ARXD12LATH
ARXD14LATH
ARXD18LATH
ARXD24LATH
----------------------------------------------------------------------------

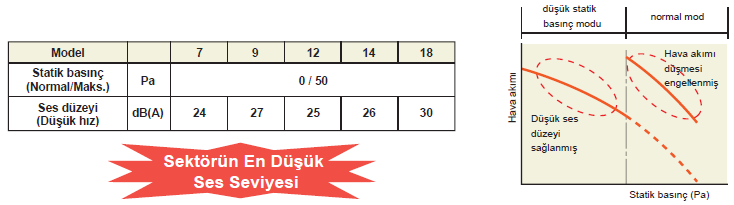

Düşük ses seviyesi

Her kapasitede düşük ses düzeyi sağlanmıştır.

FUJITSU VRF PLUS

TEKNİK ÖZELLİKLER

Model Adı			ARXB07LALH	ARXB09LALH	ARXB12LALH	ARXB14LALH	ARXB18LALH
Güç kaynağı			230V~50Hz
Kapasite	Soğutma	kW	2.2	2.8	3.6	4.5	5.6
Kapasite	Isıtma	kW	2.8	3.2	4.0	5.0	6.3
Giriş gücü		W	31.2	32.6	55.0	63.0	103.0
Hava debisi	Yüksek	m3/ h	330	370	560	610	950
	Orta		300	340	500	550	790
	Düşük		270	310	420	470	620
Statik basınç sahası		Pa	0 to 50	0 to 50	0 to 50	0 to 50	0 to 50
Ses seviyesi	Yüksek	dB(A)	29	31	30	31	40
	Orta		27	29	28	29	35
	Düşük		24	27	25	26	30
Boyutlar (H x W x D)		mm	217 x 663 x 595		217 x 953 x 595
Ağırlık		kg	18		25
Bağlantı borusu çapı	Likit	mm	ø6.35				ø9.52
	Gaz		ø12.70				ø15.88
	Kanal		ø25 (I.D) ;ø32 (O.D.)

İNCE KANALLI DRENAJ POMPASI DAHİL

Model Adı			ARXD07LATLH	ARXD09LATLH	ARXD12LATLH	ARXD14LALTH	ARXD18LALTH	ARXD24LALTH
Güç kaynağı			230V~50Hz
Kapasite	Soğutma	kW	2.2	2.8	3.6	4.5	5.6	7.1
Kapasite	Isıtma	kW	2.8	3.2	4.0	5.0	6.3	8.0
Giriş gücü		W	44	50	54	92	83	122
Hava debisi	Yüksek	m3/ h	550	600	600	800	940	1.330
	Orta		490	550	510	710	840	1.240
	Düşük		440	480	450	610	750	1.100
Statik basınç sahası		Pa	0 to 90	0 to 90	0 to 90	0 to 90	0 to 90	0 to 90
Standart statik basınç		Pa	25	25	25	25	25	25
Ses seviyesi	Yüksek	dB(A)	28	29	30	34	34	35
	Orta		25	26	27	32	32	32
	Düşük		22	24	24	28	28	29
Boyutlar (H x W x D)		mm	198 x 700 x 620				198 x 900 x 620	198 x 1.100 x 620
Ağırlık		kg	18		19		23	27
Bağlantı borusu çapı	Likit	mm	ø6.35				ø9.52
	Gaz		ø12.70				ø15.88
	Kanal		ø22 (I.D) ;ø26 (O.D.)

Not:Teknik özellikler aşağıdaki özelliklere dayanır.
Soğutma : 27 CDB / 19 CWB'lik iç ortam sıcaklığı ve 35 CDB / 24 CWB'lik dış ortam sıcaklığı.
Isıtma : 20 CDB / (15 CWB)'lik iç ortam sıcaklığı ve 7 CDB / 6 CWB'lik dış ortam sıcaklığı.
Boru uzunluğu : 7.5 m; İç ünite ve dış ünite arasındaki yükseklik farkı : 0 m.
Voltaj : 230 [V]; Standat statik basınç: 0 Pa

Kompakt tasarım

Ultra ince kanallı iç ünite ile kolay montaj imkanı

FUJITSU VRF PLUS

İnce tip (217 mm) iç ünite ile dar tavan arası olan ortamlada
montaj imkanı sağlanmıştır.

İki yönlü Drenaj Bağlantısı

FUJITSU VRF PLUS

Hava girişi

Hava giriş yönü isteğe bağlı olarak ayarlanabilir.

FUJITSU VRF PLUS

Esnek kurulum

FUJITSU VRF PLUS

Filtre aksesuar

FUJITSU VRF PLUS

Opsiyonel parçalar

Alıcı Göz: UTD-RS100
IR Alıcı Birim: UTB-YWB
Drenaj Pompası: UTZ-PX1BBA

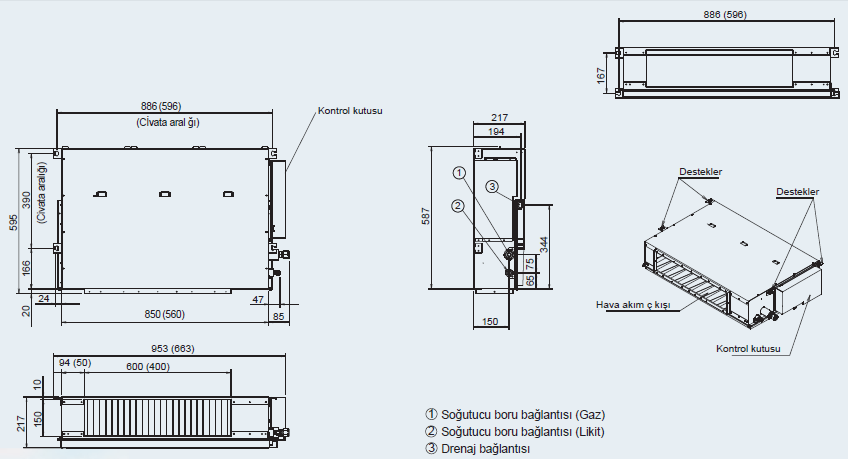

Boyutlar

Modeller: ARXB07 / ARXB09 / ARXB12 / ARXB14 / ARXB18
*Ürünün kurulumu yapıl rken servis erişimi olmalıdır. Servis erişimi boyutları için montaj klavuzuna bakınız.
(Birim : mm)
( ) : AR7 / AR9

FUJITSU VRF PLUS
